電子載帶生產製造

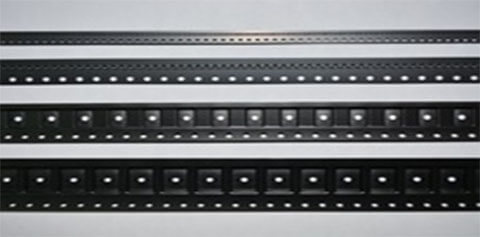

  • 載帶片材

    • 表層
    • 中芯層
    • 表層
  • 載帶構成

EC-R ECM-3 EC-AP2 CLENRENC
導電化PS樹脂 特殊PS樹脂(單層)
PS樹脂 ABS樹脂 ABS樹脂
導電化PS樹脂

產品特性-片材物性

項目 單位 實驗方法 EC-R
(一般型)
ECM-3
(高強度型)
EC-AP
(超高強度型)
CLENRENC
(透明型)
色澤 - - 無色
Ω JIS K 7194 10^4 ~ 10^6 10^4 ~ 10^6 10^4 ~ 10^6 10^4 ~ 10^6 10^14 <
% JIS K 7105 - - - - 20
拉伸強度
(屈服點)
Mpa JIS K 7127 21 43 50 39
拉伸強度
(斷點)
22 42 41 31
拉伸彈性率 1420 1730 1720 1630
*表格無法完整呈現時,可向右滑動查看

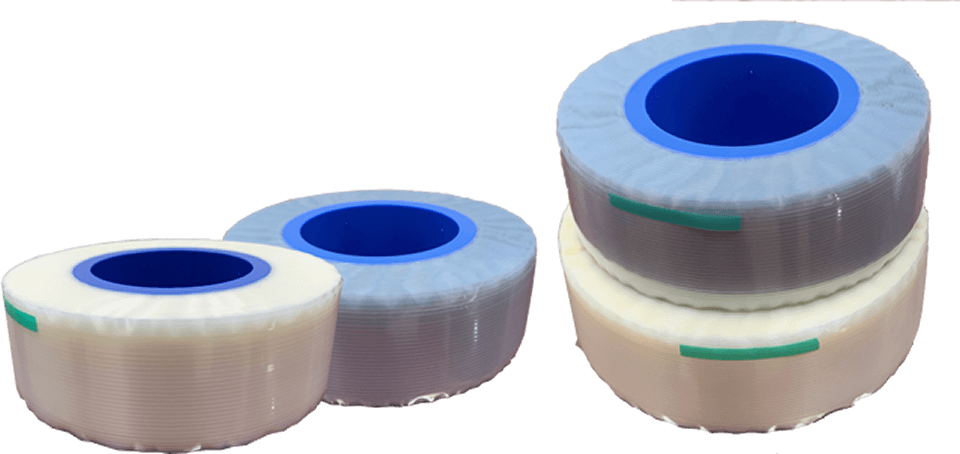

  • COVER

    • COVER介紹

    • 功能:保護元件、抗靜電、防止脫落
    • 種類:熱風式、自黏式
      • 熱風式封合方式為:表面加溫黏合
      • 自黏式封合方式為:滾輪壓著黏合

相對尺寸

上帶規格 5.3 9.3 13.3 21.3 25.5 37.5 49.5 65.5 81.5
5.5 9.5 13.5 21.5 82.5
下帶規格 8 12 16 24 32 44 56 72 88
*表格無法完整呈現時,可向右滑動查看

儲存條件:攝氏 35 度、相對溼度 70% 內,且通風良好,避免陽光直射的環境為宜。
